Autophon SE-18 H A2 |
||||
|
|
|

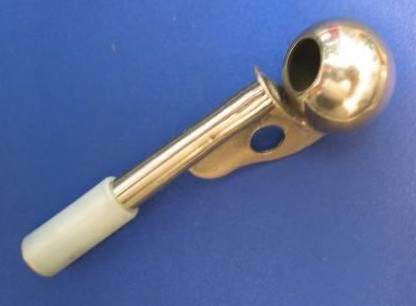

Autophon SE-18. Mit diesem Gerät wurde der Bahnfunk in der Schweiz eingeläutet. Damit konnte der Rangierarbeiter Verbindung mit seinem Rangierlokführer und dem Stellwerk aufnehmen. Es ersetzte damals die Pfeife und die Handlampe ( unten ). Dieses Gerät stammt von der JB. |
|
|
|
Daten des SE-18 H A2: Freq: 148 - 174 MhZ, Mod. PM, Spannung 6,3 Volt, Leistung 0,75 Watt, |
|
|
||||||||||||||||||||
|
|
 |
|
|
|

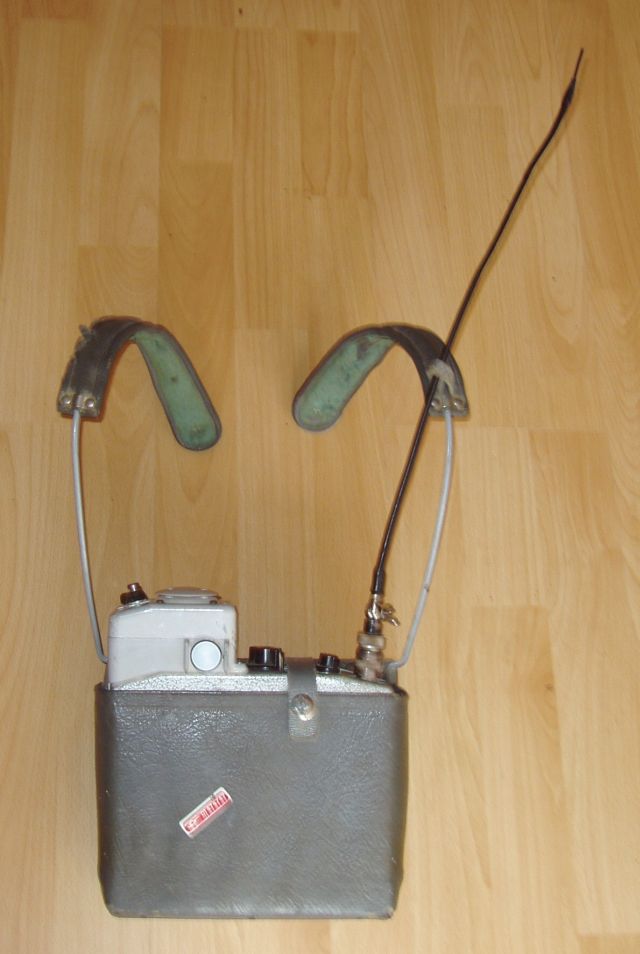

Tragtasche mit Bügel, damit konnte man das Gerät auf der Brust tragen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|||||||||||||||
|
Standortliste mit Rufnamen bei der JB |
|||||||||||||||
 |
|||||||||||||||
|
SE-18-Printe von der Lötseite gesehen. |
|||||||||||||||
 |
|||||||||||||||
|
Plan der Einstellpunkte |
|||||||||||||||
 |
|||||||||||||||
 |
|||||||||||||||
|
|
|

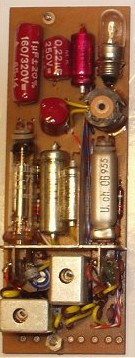

Print-Bestückungsseite. Von links nach rechts: Transistor-Senderendstufe ( Es gab aber auch eine Röhrenendstufe, rechts ( dieses Bild ist aus dem Internet )), Sender-Modulator, Empfänger-HF-Platte und Empfänger-ZF-Platte. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|||||||||||||||||||||||||||||||
|
Quarz-Kanalschalter |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|
Aufstecklautmonofon ALM-18 |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|
Innenleben des Aufstecklautmonofons |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|

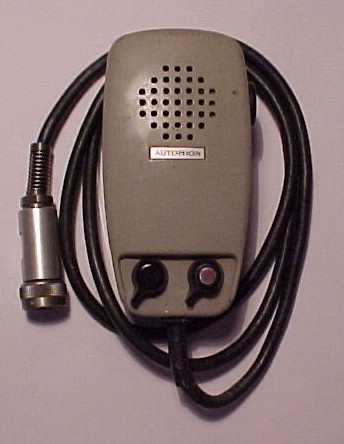

Das Handlautmonofon HLM-18 für das SE-18, für den Fall dass es nicht mit dem aufgesetzten Aufsteckmonofon betrieben wird, damit können alle Funktionen gesteuert werden ausser dem Kanalschalter. |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|

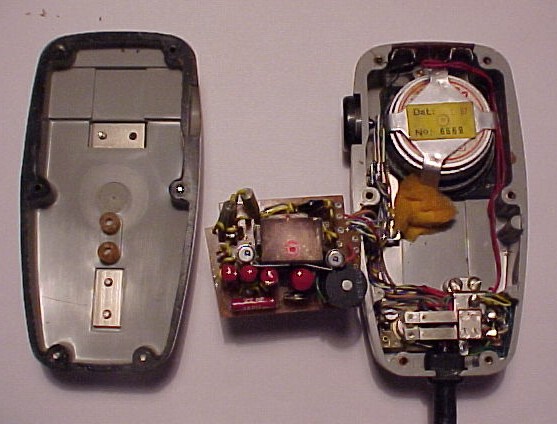

Das innenleben des Handlautmonofons. |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|
Bei Bedarf kann man auch ein Mikrotel MT-18 anschliessen. |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|
Die zugehörigen Antennen Rutenantenne A-18 2A, 99 cm lang (oben ) und die Blattfederantenne A-18 2V, 47 cm lang ( unten ) |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|
|
|
Eine Rangiergruppe mit einem Ce 6/8 “Krokodil”, Die Gruppe besteht aus dem Lokführer, Rangiermeister ( hier ohne Funk ) und dem Rangierarbeiter ( mit dem SE-18 Funkgerät ). Das weisse Teil in der Mitte des Daches der Krokodil-Lok, ist die Funkantenne für das Funkgerät in der Lok. Die Krokodil-Loks mit der Plattform hinten und vorne, wurden extra für das Rangierpersonal angepasst. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dieses Bild stammt aus dem Internet, da ich keine eigene Ce 6/8 besitze. |
||||||||||||||||
 |
||||||||||||||||
|
Schema eines Bahnfunknetzes |
||||||||||||||||
 |
||||||||||||||||
 |
||||||||||||||||
|

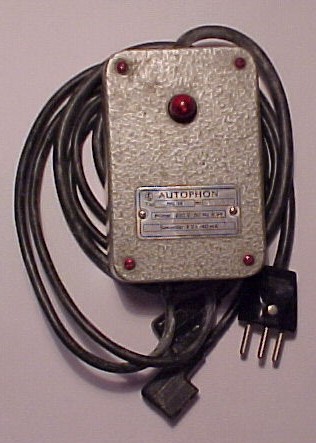

Das zugehörige Ladegerät LG-18 ( links ) und das Innenleben ( rechts ) |
||||||||||||||||
 |
 |
|||||||||||||||
|

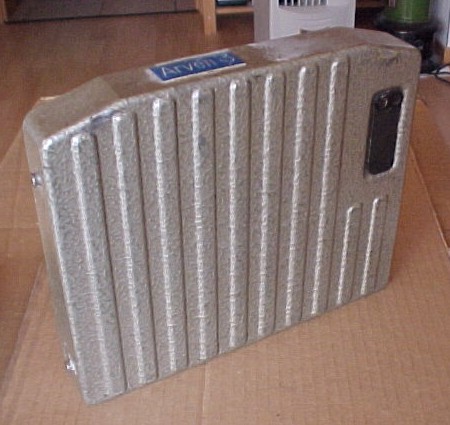

Der Akku AK-18 für das SE-18, rechts geöffnet mit den einzelnen Ni-Cad-Elementen. Daten: 6 Volt / 4 Ampere. Die Kalilaugen Akkus mussten zu Schutz des Gerätes, entfernt werden, da die Lauge schon ausgelaufen war. |
||||||||||||||||
|
|
||||||||||||||||
